Schutz- und Schaltgeräte

Merkmale Acti9 iPRD1

• Kombiableiter Typ 1 und Typ 2 (entspricht EN 61643-11:2012 / IEC 61643-11:2011)
• Geeignet zum Einsatz bei TN-S, TN-C und TT Erdungssystemen
• Einfache Wartung durch austauschbare Schutzmodule

Merkmale Resi9 iPRD

• Überspannungsableiter Typ 2 und Typ 3 (entspricht EN 61643-11:2012)
• Geeignet zum Einsatz bei TN-S, TN-C und TT Erdungssystemen
• Einfache Wartung durch austauschbare Schutzmodule

•  3-in-1-Gerät: Nulldurchgangsrelais, Zeitschaltuhr und Astroschalter
• Lasten-Beispiele:
  • 230 V AC LED-Lampe
  • 230 V AC Glühlampe
  • Ohm'sche Last
  • Warmwasserbereiter
  • Heizung / Heizkörper (induktiv, 230 V AC-Motor)
• 20 A Bemessungsbetriebsstrom bei 230 V AC und 50 Hz Frequenz

Acti9 iPRD1 und Acti9 iPRD Überspannungsschutzgeräte (SPDs) ergänzen das Acti9 System von Schneider und Feller. Sie erhöhen die Sicherheit, steigern die Leistungsfähigkeit und verbessern die Anlagenverfügbarkeit.

• Kompakte Ausführung: reduziert den Platzbedarf des Gerätes um die Hälfte
• Ausführung mit integrierter Vorsicherung, kein zusätzlicher Back-up Schutz erforderlich
• Hohe Ableitfähigkeit bei direkten und indirekten Blitzereigniss

• Modernste AFD-Technologie
  (Arc Fault Detection /Lichtbogendetektoren)
• 3 Schutzarten in einem Gerät in 2 Teileinheiten (AFD, FI und LS)
• Kompatibel zu allen Clario Geräten und Kämmen
• Planbar mit DispoSuite
• Erhältlich im Grosshandel

• 1LN, 3L, 3LN und Bezüger-Überstrom-Schutzeinrichtung
• Thermomagnetische Auslöseeinheit
• Montagehalterung: DIN-Schiene
• Betriebsbemessungsspannung: Ue 230 V AC 50 Hz zwischen Phase und neutral
• 400 V zwischen Phasen
• Bemessungsfrequenz: 50 Hz
• Nennstrom: von 1A bis um 40 A
• Charakteristische Kurven C, D und B
• Bemessungsausschaltvermögen Icn: 4'500 A, 6'000 A und 10'000 A
• Anschlussklemmen

• 1LN und 3LN
• Montagehalterung: DIN-Schiene
• Betriebsbemessungsspannung: Ue 230 V AC 50 Hz zwischen Phase und neutral 400 V zwischen Phasen
• Bemessungsfrequenz: 50 Hz
• Nennstrom:  25 A und 40 A
• Erdschluss-Schutzklasse: Typ A und A-Si (Erfüllt Anforderungen des Typ F. Technologie von Schneider Electric, die resistent gegen alle Arten von Fehlerauslösungen ist.)
• Erdschlussempfindlichkeit: 30-300 mA
• Anschlussklemmen

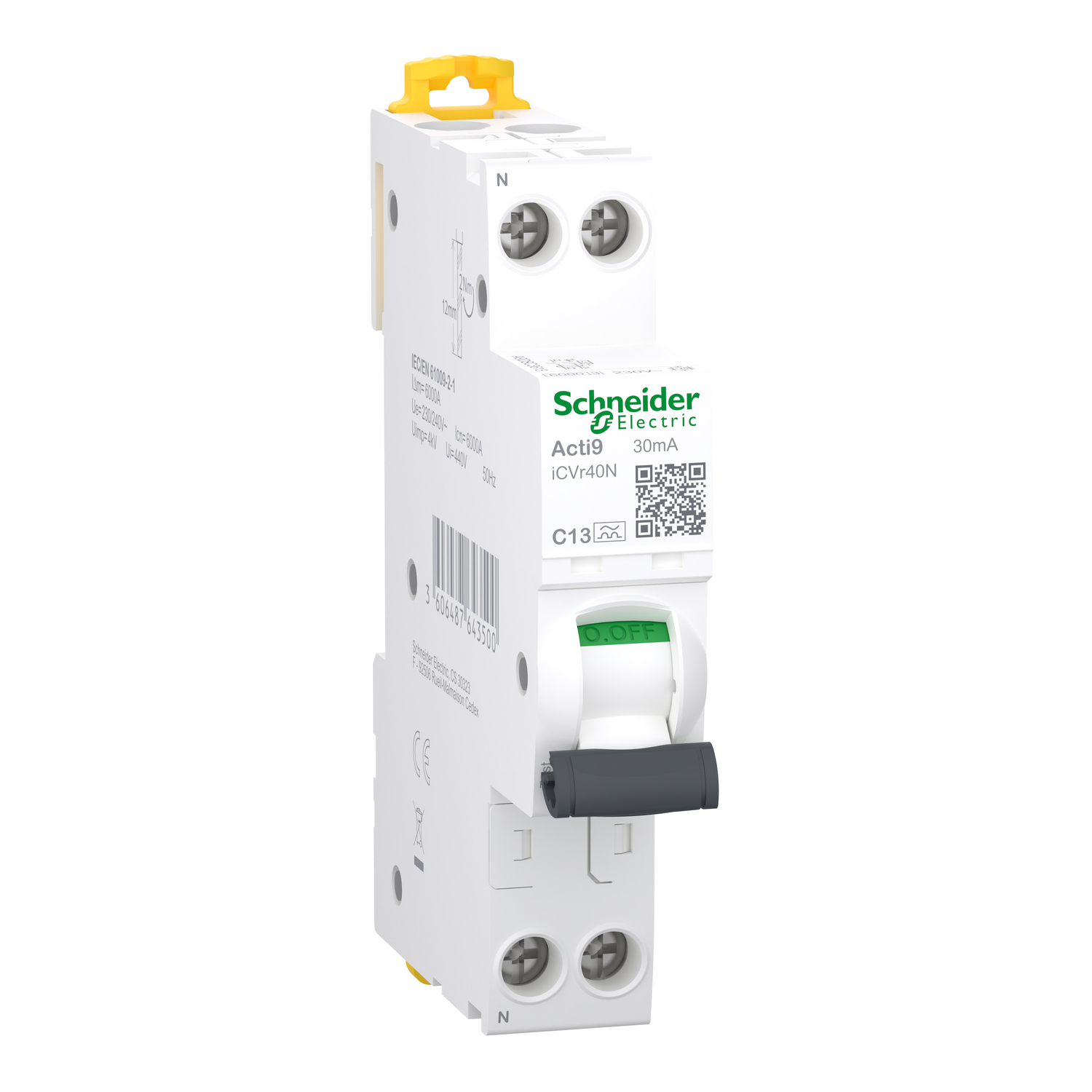

• 1LN und 3LN
• Thermomagnetische Auslöseeinheit
• Montagehalterung: DIN-Schiene
• Betriebsbemessungsspannung: Ue 230 V AC 50 Hz zwischen Phase und neutral 400 V zwischen Phasen
• Bemessungsfrequenz: 50 Hz
• Nennstrom: 6 A - 40 A
• Erdschluss-Schutzklasse
• Erdschlussempfindlichkeit: 30 und 300 mA
• Bemessungsausschaltvermögen Icn: 4'500 A, 6'000 A und 10'000 A
• Anschlussklemmen

• Überspannungsschutzgeräte des Typs 2 für Niederspannung mit integriertem Trennschalter
• 1LN, 3LN und  Fehlermelderschalter
• Erdungssystem: TT und TN-S
• Typ der Überspann. Abl.-Klasse: Typ 2 (1LN und 3LN)
• Maximaler Entladestrom-Differentialmodus: 10 kA L/N Gleichtakt: 20 kA N/PE
• Ohne Patronen, nach Auslösung wiederverwendbar

• Vereinheitlichtes Design
• Verbesserte Kompatibilität zu restlichem Clario System
• Perfektionierte Montage des FI-Kamms

Mit den neuen FI-Schaltern des Typs B vervollständigt Feller das Angebot im Fehlerstromschutz. Somit stehen Ihnen für sämtliche Anwendungsbereiche die passenden FI-Produkte zur Verfügung.

• 3LN und 1LN in 4 Modulen
• Sensitivität: 30 mA, 300 mA, 500 mA
• Nennströme: 25 A, 40 A, 63 A, 80 A
• LED-Spannungsanzeige (Betriebszustand für Typ B-SI)
• Integrierte VISI-Trip-Anzeige (elektrische Auslösung)

Die Kämme sind das Herzstück einer Verteilung mit Komponenten des Systems Clario. Die Anschlusskämme sind einfach mit einer Säge ablängbar: entsprechende Schnittzeichen zum Ablängen finden sich auf dem Isolierteil. Die Kupferleiter müssen dabei nicht entfernt werden. Das dielektrische Verhalten (2.500 V) ist auch nach dem Ablängen sichergestellt. Jedem Anschlusskamm liegen 4 seitliche Abdeckkappen bei, damit abgetrennte Teile ebenfalls isoliert werden können. Verfügbar in drei verschieden Längen: 12, 24 oder 48 Module (18 mm/Modul)

Mit dem Installationsschütz lassen sich einphasige Stromkreise fernschalten.

Funktion

• Installationsschütze haben mehrere Kontakte und reagieren auf elektrischen Dauerimpuls. Das Modell mit manueller Schaltmöglichkeit weist einen Wahlschalter mit 3 Positionen auf:
  • Automatischer Betrieb (Auto)
  • Dauer Ein / Aus (für Ferienzeit, usw.)

Mit dem Schrittschalter Clario lassen sich einphasige Stromkreise fernschalten. Schrittschalter haben zwei Schliesskontakte und reagieren auf elektrischen Impuls. Mehrere Befehlsstellen sind möglich.
Isolierung der Schutzklasse 2 (auch für Personen ohne Fachkennisse geeignet.)

Zwei Versionen sind erhältlich:

• Schrittschalter Zusatzsmodul (2 Öffner) mit manuellem EIN/AUS
• Höchleistung elektronischer Schrittschalter (1 Öffner) mit EIN/AUS Anzeige. Nicht mit dem Clario Kamm kompatibel

Der Universaldimmer Acti9 REG ist die ideale Lösung für problemloses Schalten und Dimmen von LED-Lampen bis 60 W. Darüber hinaus lassen sich aber auch Leuchtmittel wie Halogenlampen, Hoch- und Niedervolt-Halogenlampen sowie Energiesparlampen ansteuern. Dank sanftem Ein- und Ausschalten werden die angeschlossenen Leuchtmittel geschont. Ein Überhitzungsschutz gegen Überlastung sowie ein Kurzschlussschutz sorgen für einen sicheren Betrieb. Da der Universaldimmer unter den Clario-Anschlusskamm (ohne Einspeisefunktion) passt, vereinfacht sich die Installation wesentlich. Wie bei allen Acti9- und Clario-Geräten können Sie sich auf den bewährten Support durch die Feller AG verlassen.

• Nennspannung: 230 V ,50 Hz
• Eigenverbrauch: 0,3 W
• Standby: 0,2 W

20 A / 250 V AC 50/60 Hz

Betätigungsarten:

• 1 Wechselschalter, Positionen I - II, Modulbreite: 1 x 18 mm
• 1 Wechselschalter, Positionen I - 0 - II, Modulbreite: 1 x 18 mm
• 1 Öffner /Schliesser Positionen 0 - I, Modulbreite: 1 x 18 mm
• 2 Wechselschalter, Positionen I - II, Modulbreite: 2 x 18 mm
• 2 Wechselschalter, Positionen I - 0 - II, Modulbreite: 2 x 18 mm

• Clario iC40 (LS, FI-LS)
• Einspeise FI 4L
• FI Typ B-EV / B-Si
• Hauptschalter iSW
